RK2517系列直流电阻测试仪采用当前主流的32bits CPU和高密度SMD贴装工艺、24位色分辨率480*272的真彩IPS LCD液晶屏显示以及上下左右功能键，界面清爽、操作便捷;其适用于继电器接触电阻、接插件接插电阻、导线电阻、印制板线路及焊孔电阻等；温度补偿能免除环境温度对测试工作的影响；RK2517系列提供了多种接口功能，可方便的与PC进行数据通讯和远程控制。
应用领域
元器件：电阻、电感、变压器、电机、电路焊点
线缆、接插件：多股线、接插件、各种开关
材料：热敏材料（保险丝、电热调节器的传感器）新能源：电动车电池组连接桥、电芯连接电阻
性能特点
理想的生产线测试用仪器。
触摸+按键双重操作，操作维护方便
5寸大屏显示
内置10/6/1档比较器，显示和输出BIN1-BIN10/6/1，HIGH、IN、LOW
上超、下超、合格分选及讯响
参数 机型 | RK2517 | RK2517A | RK2517AN |
测试电阻范围 | 1uΩ-200MΩ | 1uΩ-20MΩ | 1uΩ-200KΩ |
测试精度 | 0.05%+2个字(慢速) | 0.05%+2个字(慢速) | |
0.05%+5个字(中速) | 0.05%+5个字(中速) | ||
0.5%+5个字(快速) | 0.5%+5个字(快速) | ||
基本测量精度 | 20mΩ 0.1%+3个字200mΩ-200kΩ 0.05%+2个字 2MΩ0.1%±2个字 | 20mΩ 0.1%+3个字200mΩ-200kΩ 0.05%+2个字 | 20mΩ 0.1%+3个字200mΩ-2kΩ 0.05%±2个字 20kΩ-200kΩ 0.05%±5个字 |
测试电流 | 1A 100mA 10mA 1mA | 500mA 100mA 10mA 1mA 100uA | |
100uA 10uA | |||
测试量程 | 20mΩ 200mΩ 2Ω 20Ω 200Ω | ||
2kΩ 20kΩ200kΩ2MΩ 20MΩ | 2kΩ 20kΩ200kΩ | ||
分辨率 | 1uΩ 10uΩ 100uΩ 1mΩ 10mΩ100mΩ 1Ω 10Ω 100Ω 1000Ω | ||
速率 | 慢速3次/秒 中速18次/秒 快速60次/秒 | 慢速12次/秒 中速19次/秒 快速30次/秒 | |
量程方式 | 自动、手动 | ||
屏幕 | TFT-LCD 5寸电容触摸液晶屏 | ||
温度测量 | 具有温度测量补偿 | ||
读数位数 | 5½位显示，最大20000 | ||
语言 | 中、英文 | ||
校准 | 短路全量程清零 | ||
文件 | 参数自动保存 | ||
讯响 | 关、合格、不合格 | ||
触发 | 内部、外部、手动、远程 | ||
接口 | HANDLER接口、RS232接口、RS485接口、USB接口、温度补偿接口 | ||
通信协议 | SCPI、MODBUS | ||
测试端 | 四端测试 | ||
比较器分选 | 10档比较器 | ||
上下限值直观显示 | 软件设置 | ||
工作温度、湿度 | 0℃-40℃，≦75%RH | ||
电源 | 100V-121V，198V-242V，47.5-63Hz | 100-242V,47.5-63Hz | |
保险丝规格 | 1A 250V 或 2A 110V 慢熔 | 1A 250V | |
功耗 | ≦20VA | ||
（尺寸DxWxH）（带硅胶套） | 355mm×260mm×108mm | 380*260*108mm | |
（尺寸DxWxH）（不带硅胶套） | 321mm×220mm×90mm | 346*220*90mm | |
重量 | 4.2kg | 3.7kg | |
配件（标配） | 电源线RK00001、四端测试电缆RK00033、温度探头RK00034、RK00118 DB9针串口线 母对母 2-3交叉 1.5米、USB转方口连接线RK00006、上位机及说明书（电子版，官网下载）、SCSI 57系列 36P 公头 | 电源线RK00001、四端测试电缆RK00033、温度探头RK00034、USB转方口连接线RK00006、上位机及说明书（电子版，官网下载）、SCSI 57系列 36P 公头 | |
选配件 | RK00031 USB转RS485母串口线工业级 连接线1.5米长、RS232转USB线RK00003、RK00070串口选件LAN网口 | RK00031 USB转RS485母串口线工业级 连接线1.5米长、RS232转USB线RK00003、RK00070串口选件LAN网口、RK00118 DB9针串口线 母对母 2-3交叉 1.5米 | |
RK2517/RK2517A直流电阻测试仪附件
型号 图片 类型 概述 四端测试电缆RK00033 标配 仪器标配四端开尔文测试夹，可单独购买 温度探头RK00034 标配 仪器标配温度探头，可单独购买 SCSI 57系列 36P 公头 标配 仪器标配接线盒，可单独购买 DB9针串口线 标配 仪器标配DB9针串口线，可单独购买 USB转方口连接线 标配 仪器标配USB转方口连接线，可单独购买 RK00001 标配 仪器标配国标电源线，可单独购买 出厂校准证书 标配 仪器标配出厂证书 上位机软件 官网产品页下载 标配 仪器标配上位机软件 产品说明书 官网产品页下载 标配 仪器标配产品说明书 合格证保修卡 标配 仪器标配保修卡 RS232转USB连接线 选配 仪器选配RS232转USB连接线 USB转RS485母串口线 选配 仪器选配USB转RS485母串口线，可单独购买 串口选件LAN网口 选配 仪器选配串口选件LAN网口，可单独购买
RK2517AN直流电阻测试仪附件
型号 | 图片 | 类型 | 概述 |
四端测试电缆RK00033 | | 标配 | 仪器标配四端开尔文测试夹，可单独购买 |
温度探头RK00034 | | 标配 | 仪器标配温度探头，可单独购买 |

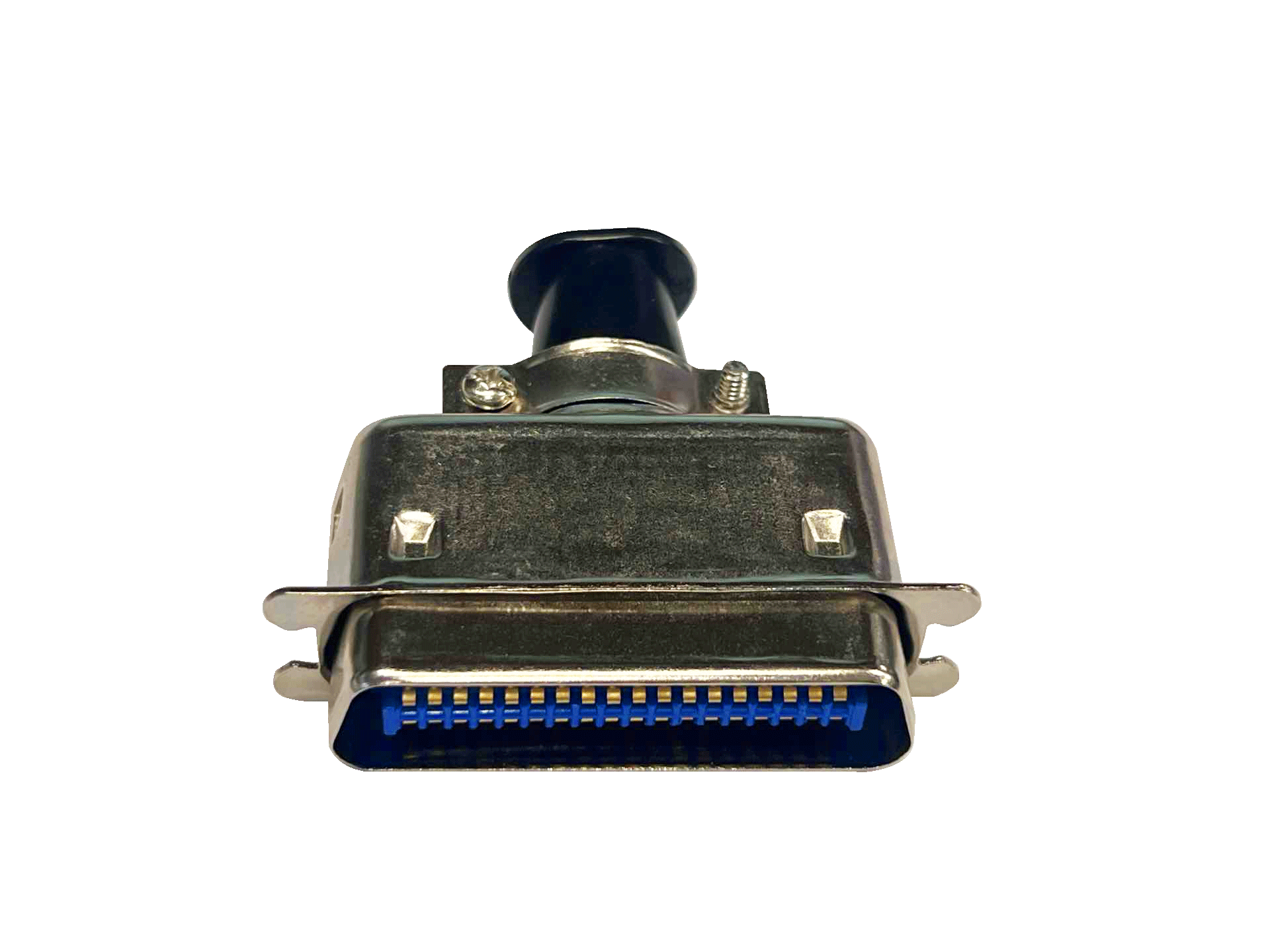

SCSI 57系列 36P 公头 | | 标配 | 仪器标配接线盒，可单独购买 |
USB转方口连接线 | | 标配 | 仪器标配USB转方口连接线，可单独购买 |
RK00001 |
| 标配 | 仪器标配国标电源线，可单独购买 |
出厂校准证书 |
| 标配 | 仪器标配出厂证书 |
上位机软件 | 官网产品页下载 | 标配 | 仪器标配上位机软件 |
产品说明书 | 官网产品页下载 | 标配 | 仪器标配产品说明书 |
合格证保修卡 |
| 标配 | 仪器标配保修卡 |
RS232转USB连接线 | | 选配 | 仪器选配RS232转USB连接线 |

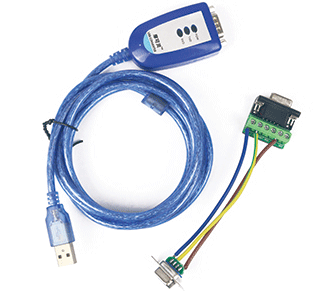

USB转RS485母串口线 | | 选配 | 仪器选配USB转RS485母串口线，可单独购买 |

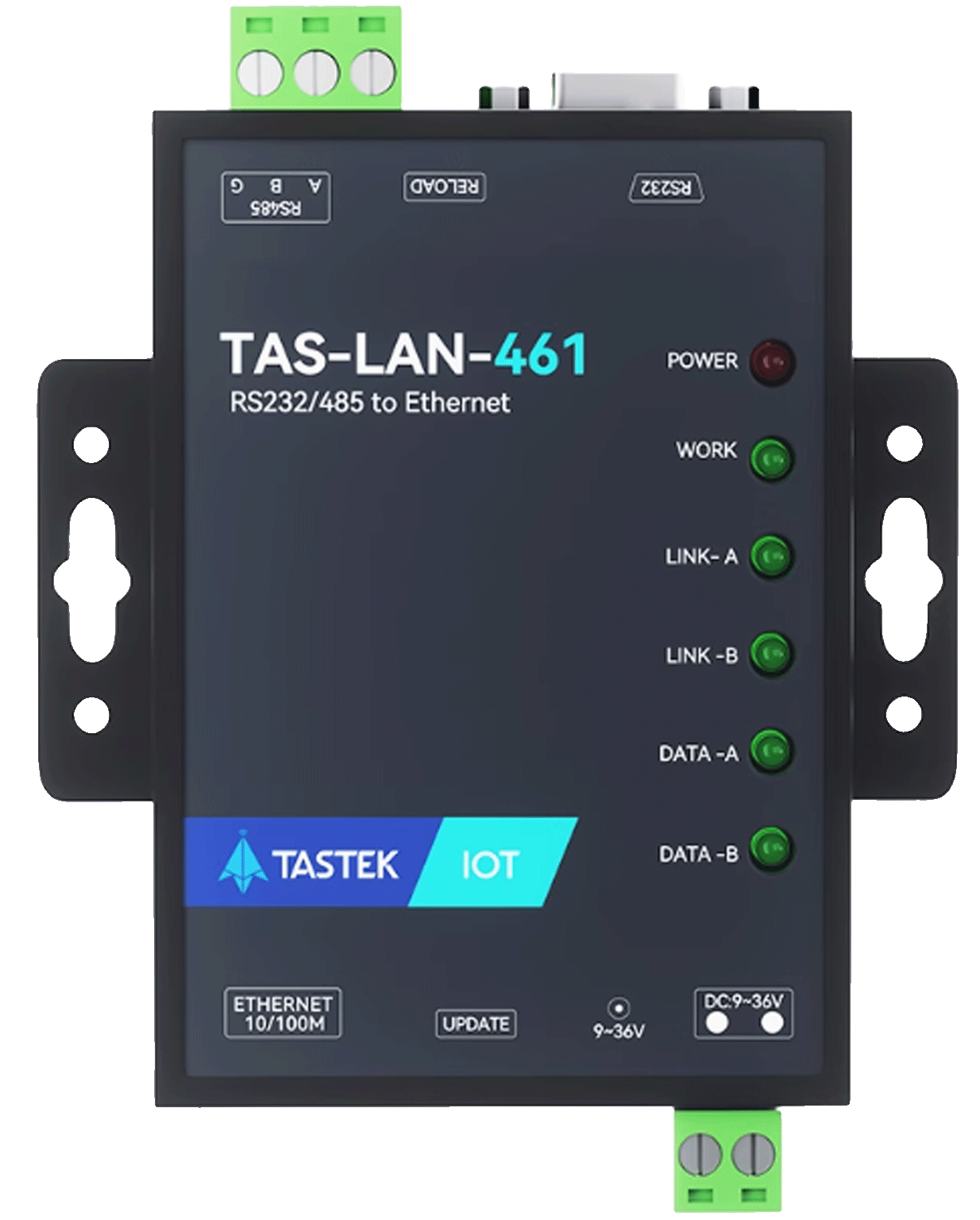

串口选件LAN网口 | | 选配 | 仪器选配串口选件LAN网口，可单独购买 |

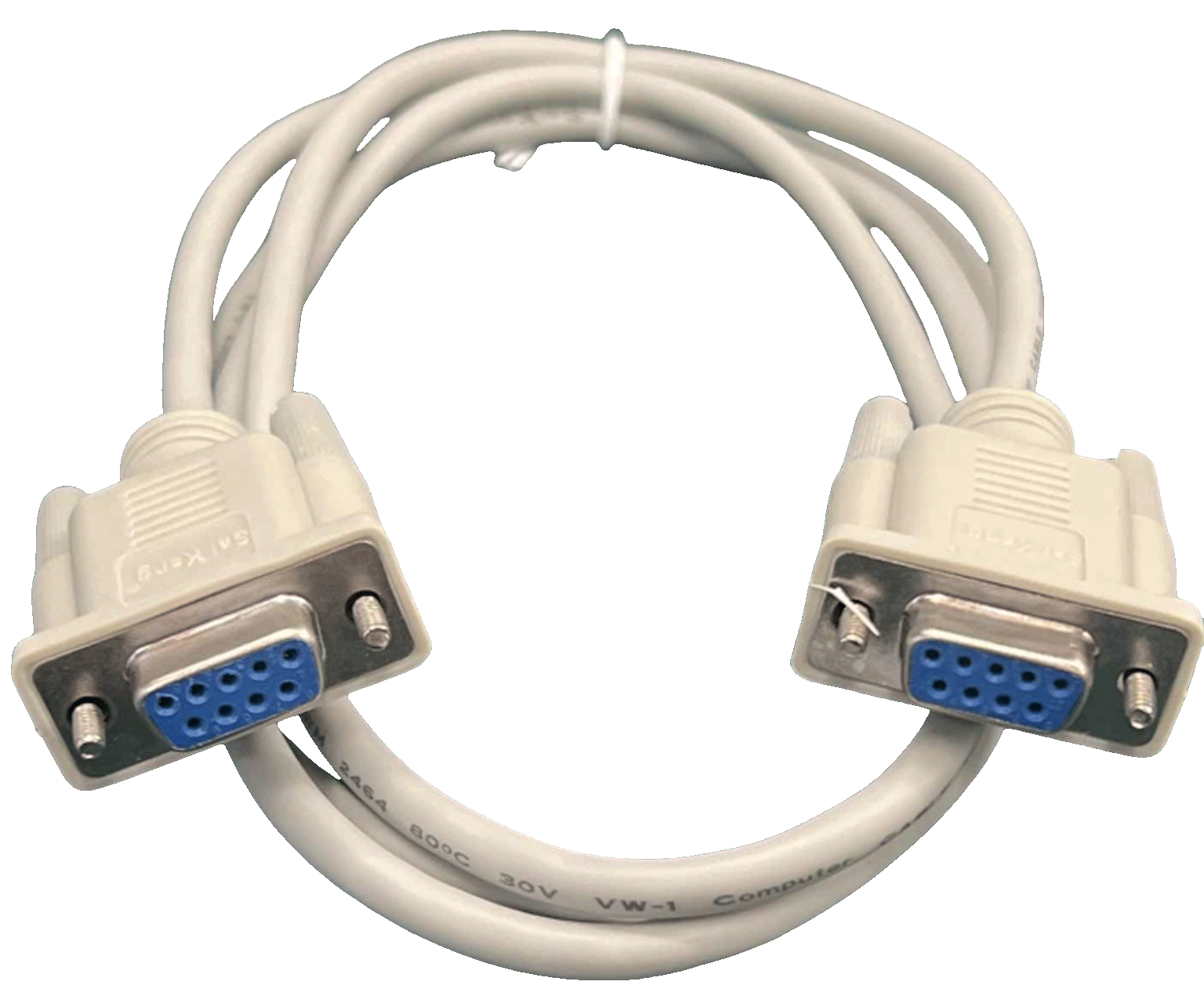

DB9针串口线 | | 选配 | 仪器选配DB9针串口线，可单独购买 |

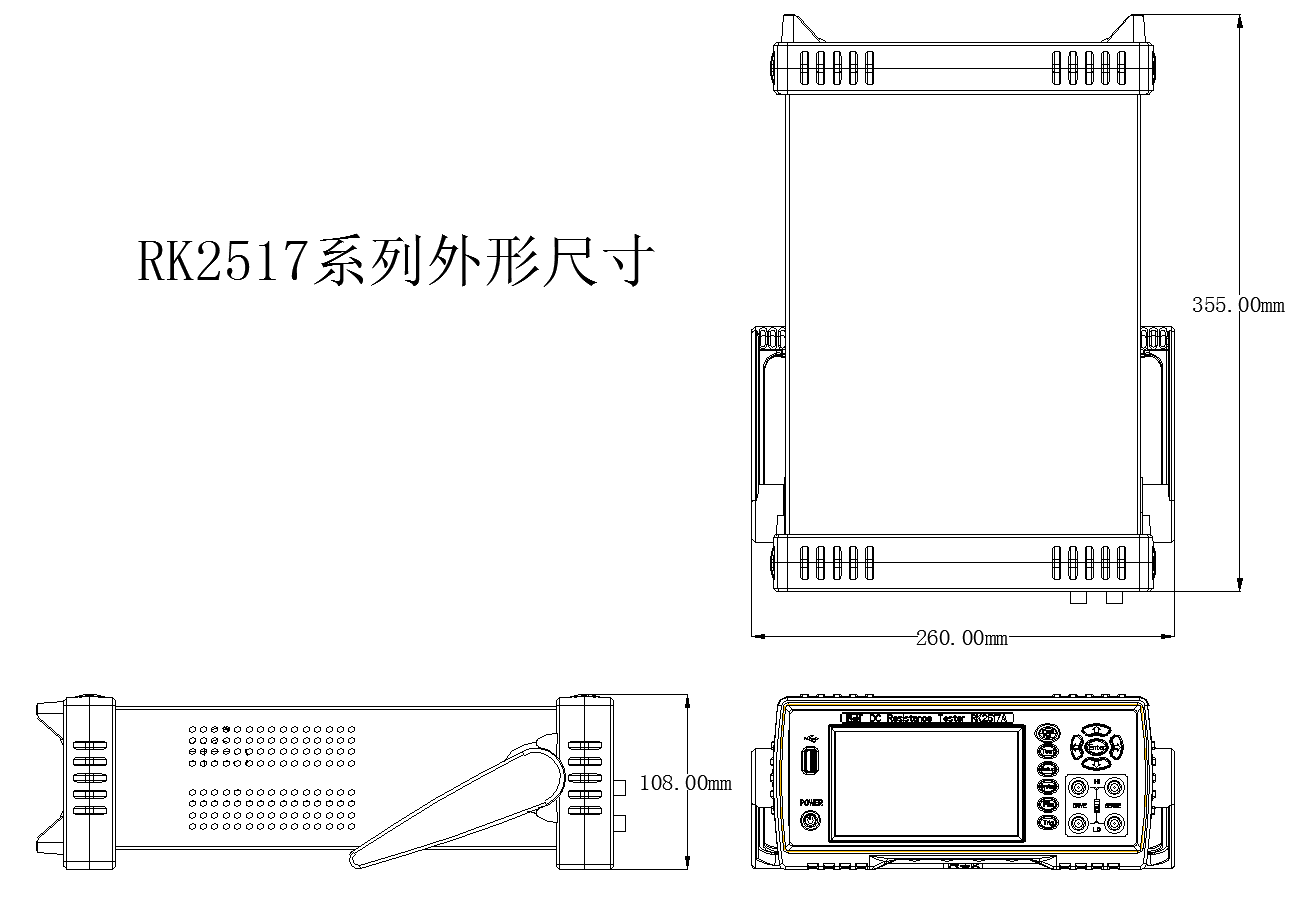

RK2517/RK2517A直流电阻测试仪三视尺寸图
